Une terrasse abritée en bois sur plots béton
La terrasse en bois de 6x3 m, est abritée par un toiture faible pente afin d' assurer une protection contre les intempéries.
Elle est desservie par 3 escaliers et ceinturée par un garde-corps en planches de coffrage et demi-chevrons .
Le montage de la terrasse en images

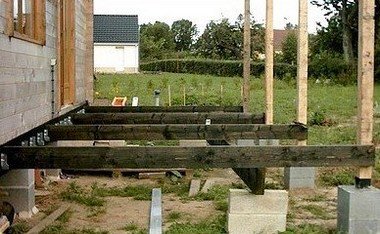

Les 4 bastaings principaux de 3 m de long, composant la structure, sont fixés provisoirement -à l' aide d' équerres- sur le madrier principal de 6 m préalablement mis à niveau.
A leurs extrémités ils maintiennent les 4 poteaux à la verticale grâce à des serre-joints. Après vérification des diagonales le béton va pouvoir être coulé dans les plots.
Les plots reprennent le même principe que pour les fondations, ils sont remplis d' un béton à 350 kg/m3. Les extrémités des poteaux en chêne sont entaillées -pour une bonne accroche dans le béton- puis enduites de goudron.
Le solivage (bastaings de 63x175 mm) est solidarisé aux madriers du châlet par des étriers. Chaque étrier est fixé au soubassement par 7 vis de 6x50 et aux solives par 5 vis de 5x40.

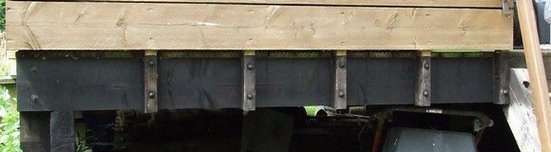

Le tour de la structure est goudronné afin de protéger des intempéries. Les balustres, en 1/2 chevrons de 38x63 mm, sont fixées aux bastaings avec des tiges filetées de 8 mm.
Les bastaings de la structure de l' auvent sont fixés au murs du châlet par des sabots à pente réglable. Ces travaux ont été réalisés 1 an après le montage des murs, pour limiter le tassement vertical. Les étriers à pente réglable sont maintenus par 4 boulons à tête ronde et la prise au mur s' effectue sur 2 madriers.
A l' autre extrémité, poteaux et bastaings sont unis par un ancrage à enfourchement -réalisé à la tronçonneuse- et un boulon à tête ronde de 10 mm.
Une légère entaille de 5 mm au sommet du bastaing reçoit les chevrons de 63x75 mm, ceux-ci sont assemblés à mi-bois et maintenus par une tige filetée de 8 mm de diamètre.
Encore un lamage pour accueillir la rondelle et éviter à la tige filetée de dépasser du bastaing. Tous les éléments de la structure on reçu un traitement bois puis une lasure de protection.
Améliorations de la toiture
Des joues latérales de protection et une tole galvanisée à chaque extrémité de la toiture protègent un peu plus de la pluie et du vent.
Les toles galva sont soutenues par des supports réalisés dans des sections 63x175 mm, fixés aux chevrons avec des tiges filetées de 8 mm.
